Moteur pas à pas bipolaire nema 23 (0,9 Nm 23HS20-2004S 1,8 degré 2A 3,6V 4 fils)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€17,25

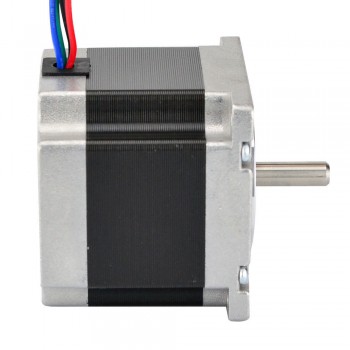

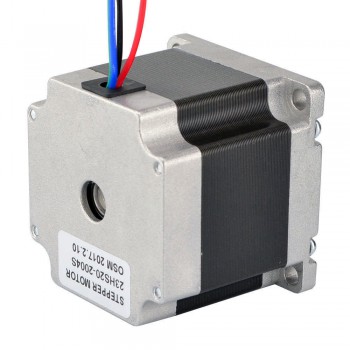

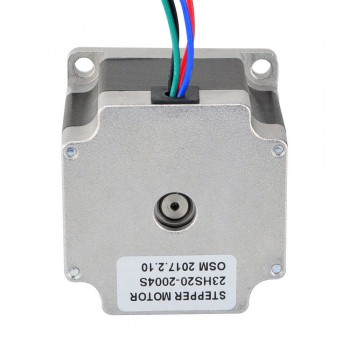

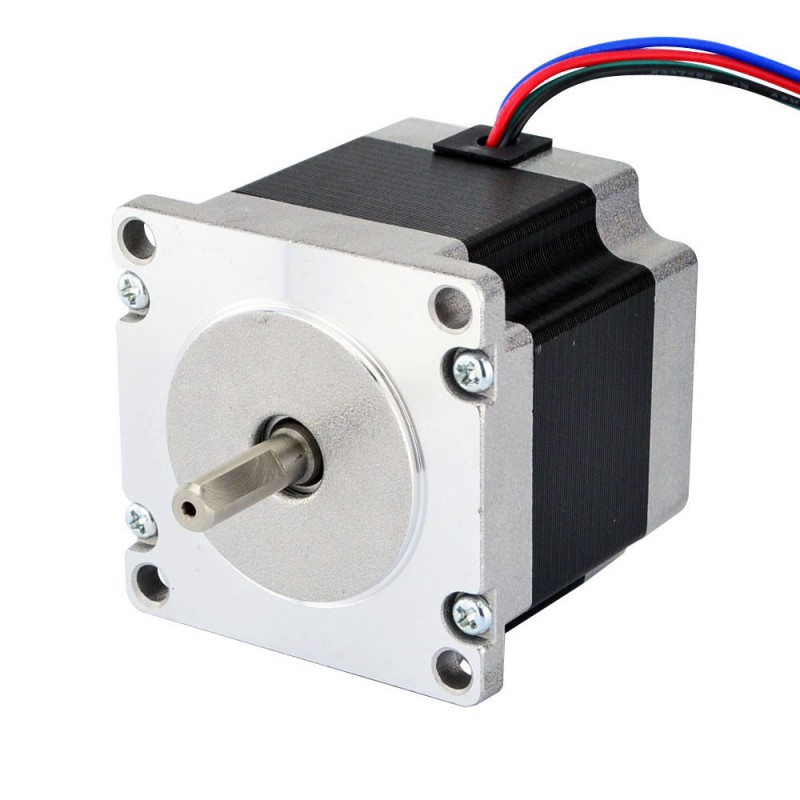

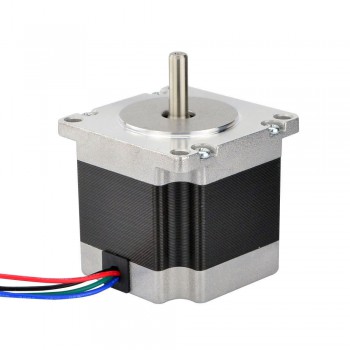

Ce moteur pas à pas bipolaire Nema 23 avec angle de pas 1,8deg et taille 57x57x52mm.
Il a 4 fils, chaque phase consomme 2,0A, avec un couple de maintien de 0,9Nm (127,5oz.in).
Spécification électrique
- Numéro du modèle: 23HS20-2004S
- Type de moteur: Bipolaire
- Angle par pas: 1,8 deg
- Couple de maintien: 0,9Nm(127,5oz.in)
- Courant/phase: 2,0A
- Tension nominale: 3,6V
- Résistance phase: 1,8ohms
- Inductance de Phase: 5,0mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 57 x 57mm
- Longueur du moteur: 52mm
- Diamètre de l'arbre: Φ6,35mm
- Longueur d'arbre: 21mm
- Longueur de D-Cut: 15mm
- Nombre de cable: 4
- Longueur de câble: 500mm
- Poids: 0,65kg
Rapport
| A+ | A- | B+ | B- |
| Fil noir | Fil vert | Fil rouge | Fil bleu |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 90 |
| Couple de maintien (oz.in) | 127,5 |
| Inductance de Phase(mH) | 5 |
| Résistance de Phase(ohm) | 1,8 |
| Courant Nominal (A) | 2 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 52 |
| Taille du cadre(mm) | 57x57 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 6,35 |
| Longueur d'arbre(mm) | 21 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 500 |
| Poids(g) | 650 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
