Kit CNC de Moteur Pas à Pas 1 Axe 1-DM860S-34HS38 6,0Nm 1,8 degrés (Moteur Nema 34 & Driver)
-
Manuels et Documentation:
Fiche de données:
Manuel du driver:
Offre spéciale Noël 2024:
- 6% de remise sur tous les produits
- Valable jusqu'au 6 janvier 2025
- Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!
Achat immédiat:€97,44
Kit CNC de Moteur Pas à Pas 1 Axe 1-DM860S-34HS38 6,0Nm 1,8 degrés (Moteur Nema 34 & Driver)

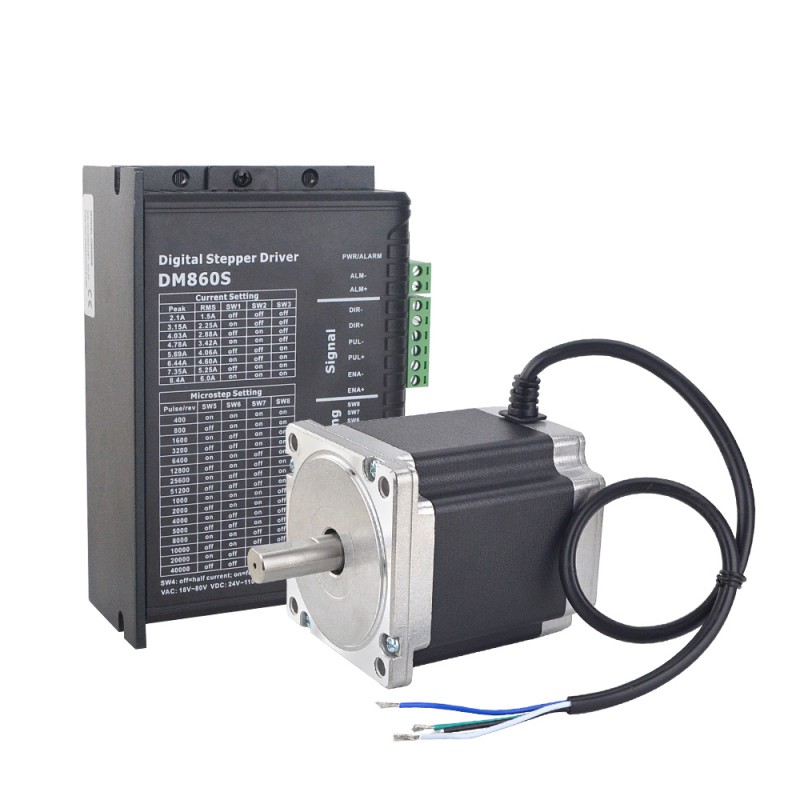

Ce kit CNC comprend:

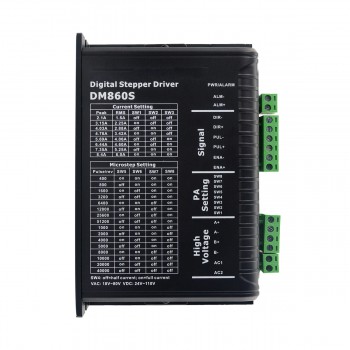

- 1 x Driver pas à pas numérique RMS courant Max 6A 24-110VCC / 18-80VCA Version de base

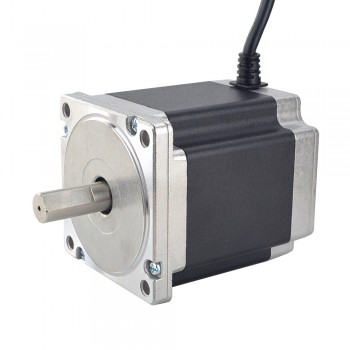

- 1 x Moteur pas à pas Nema 34 CNC 6,0Nm (849,84oz.in) 86x86x97,5mm 4 fils
Spécification du moteur
- Numéro de pièce du fabricant: 34HS38-5204S
- Type de moteur: Bipolaire pas à pas
- Angle par pas: 1,8 degrés
- Couple de maintien: 6,0 Nm(849,84oz.in)
- Courant/phase: 5,2 A
- Résistance phase: 0,55 ohms± 10%
- Inductance de Phase: 4,0 mH ± 20%(1KHz)
- Dimension de la bride: 86 x 86 mm
- Longueur du moteur: 97,5 mm
- Diamètre de l'arbre: Φ14 mm
- Longueur d'arbre: 34 mm
- Longueur de D-Cut: 25 mm
- Nombre de câble: 4
- Longueur de câble: 500 mm
- Poids: 3,4 kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Bleu
|
WHT
|
Vert
|
Spécification du pilote
- Configuration automatique des paramètres et auto-test du moteur
- Multi-Stepping à l'intérieur, petit bruit, faible chaleur, mouvement fluide
- Compensation de couple à grande vitesse
- Technologie de contrôle de courant variable, efficacité de courant élevée
- Contrôle d'accélération et de décélération à l'intérieur, Grande amélioration de la douceur du démarrage ou de l'arrêt du moteur
- Prise en charge des modes PUL/DIR et CW/CCW
- Stockage de la position du moteur
- Entrée optiquement isolée et compatible avec 5V ou 24V
- Micropas définis par l'utilisateur
- Résolutions micro-pas et courant de sortie programmables
- Protection contre les surintensités, les surtensions et les basses tensions
- Le feu vert signifie courir tandis que le feu rouge signifie protection ou hors ligne
| CNC Kit Specification | |
|---|---|
| Boucle ouverte/ Boucle fermée | Boucle ouverte |
| Spécification du moteur | |
| Longueur du moteur(mm) | 97,5 |
| Couple de maintien (Ncm) | 600 |
| Couple de maintien (oz.in) | 849,84 |
| Inductance de Phase(mH) | 4,0 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 34 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 0,55 |
| Courant Nominal (A) | 5,2 |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 34 |
| Spécification du pilote pas à pas | |
| Entrée d'impulsion maximale(kHZ) | 200 |
| Micropas (étapes/rév.) | 400-40000 |
| Courant de sortie(A) | 1,5-6,0 |
| Tension d'entrée (V) | 18-80VCA |
| Spécification physique | |
| Poids(g) | 4150 |
