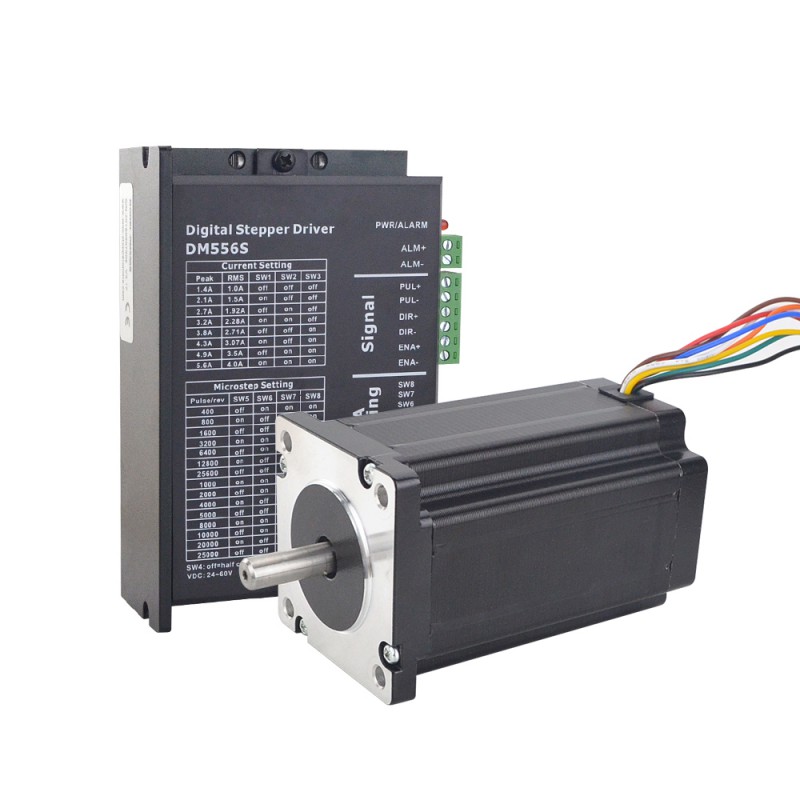

Kit CNC de Moteur Pas à Pas 1 Axe 1-DM556S-24HS39 4Nm 1,8 degrés (Moteur Nema 24 & Driver)
-
Manuels et Documentation:
Fiche de données:
Manuel du driver:
Offre spéciale Noël 2024:
- 6% de remise sur tous les produits
- Valable jusqu'au 6 janvier 2025
- Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!
Achat immédiat:€72,08
Kit CNC de Moteur Pas à Pas 1 Axe 1-DM556S-24HS39 4Nm 1,8 degrés (Moteur Nema 24 & Driver)
Ce kit CNC comprend:
- 1 x Driver pas à pas numérique courant RMS Max 4A 24-60VCC
- 1 x Moteur pas à pas CNC Nema 24 à double arbre 4Nm (566 oz.in) 60x60x100mm 8 fils
Spécification du moteur
- Numéro de pièce du fabricant: 24HS39-3008D
- Type de moteur: Unipolar/Bipolar
- Angle par pas: 1,8 degrés
- Couple de maintien(bipolaire): 4,0Nm(566oz.in)
- Couple de maintien(unipolaire): 2,8Nm(397oz.in)
- Courant nominal(série bipolaire): 2,12A
- Courant nominal(parallèle bipolaire): 4,24A
- Courant nominal(unipolaire): 3,0A
- Résistance de phase(série bipolaire): 2,8ohms
- Résistance de phase(parallèle bipolaire): 0,7ohms
- Résistance de phase(unipolaire): 1,4ohms
- Inductance(Bipolar Serial): 12,0mH ± 20%(1KHz)
- Inductance(Bipolar Parallel): 3,0mH ± 20%(1KHz)
- Inductance(Unipolar): 3,0mH ± 20%(1KHz)
- Dimension de la bride: 60 x 60mm
- Longueur du moteur: 100mm
- Diamètre de l'arbre: Φ8,0mm
- Longueur de l'arbre avant: 24mm
- Longueur de l'arbre arrière: 13mm
- Longueur de D-Cut: 20mm
- Nombre de câble: 8
- Longueur de câble: 400mm
- Poids: 1,6kg
Rapport
| A+ | A- | C+ | C- | B+ | B- | D+ | D- |
| Rouge | Jaune | Noir | Bleu | Blanc | Orange | Vert | Brun |
Spécification du pilote
- Configuration automatique des paramètres et auto-test du moteur
- Multi-Stepping à l'intérieur, petit bruit, faible chaleur, mouvement fluide
- Compensation de couple à grande vitesse
- Technologie de contrôle de courant variable, efficacité de courant élevée
- Contrôle d'accélération et de décélération à l'intérieur, Grande amélioration de la douceur du démarrage ou de l'arrêt du moteur
- Stockage de la position du moteur
- Entrée optiquement isolée et compatible avec 5V ou 24V
- Micropas définis par l'utilisateur
- Résolutions micro-pas et courant de sortie programmables
- Protection contre les surintensités, les surtensions et les basses tensions
- Automatic detection, flexible selection of pulse edge count mode
- Le feu vert signifie courir tandis que le feu rouge signifie protection ou hors ligne
| CNC Kit Specification | |
|---|---|
| Boucle ouverte/ Boucle fermée | Boucle ouverte |
| Spécification du moteur | |
| Longueur du moteur(mm) | 100 |
| Longueur de câble(mm) | 400 |
| Dimension de la bride | Nema 24 |
| Nombre de câble | 8 |
| Diamètre de l'arbre(mm) | 8 |
| Spécification du pilote pas à pas | |
| Entrée d'impulsion maximale(kHZ) | 200 |
| Micropas (étapes/rév.) | 400-25000 |
| Courant de sortie(A) | 1,0-4,0 |
| Tension d'entrée (V) | 24-60VCC |
| Spécification physique | |
| Poids(g) | 2150 |
