Kit CNC de Moteur Pas à Pas 1 Axe 1-DM542T-24HS39 4,0Nm 1,8 degrés (Moteur Bipolaire Nema 24 et Driver)
-
Manuels et Documentation:
Fiche technique du moteur:
Courbe de couple:
Manuel du conducteur:
Manuel du conducteur:
Offre spéciale Noël 2024:
- 6% de remise sur tous les produits
- Valable jusqu'au 6 janvier 2025
- Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!
Achat immédiat:€59,32
Kit CNC de Moteur Pas à Pas 1 Axe 1-DM542T-24HS39 4,0Nm 1,8 degrés (Moteur Bipolaire Nema 24 et Driver)

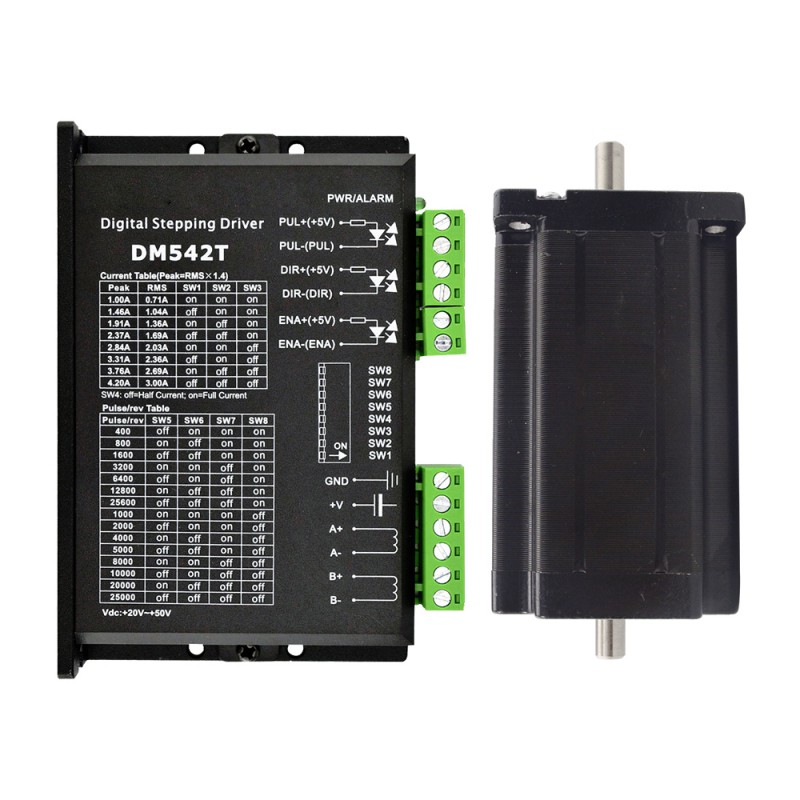

Ce kit CNC comprend:

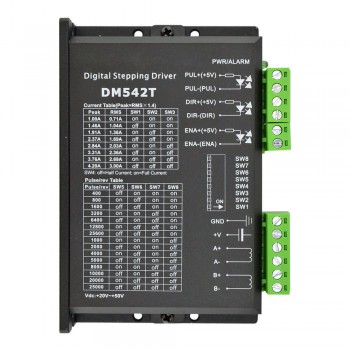

- 1 x Driver pas à pas numérique 1,0-4,2 A 20-50 VCC pour moteur pas à pas Nema 17, 23, 24

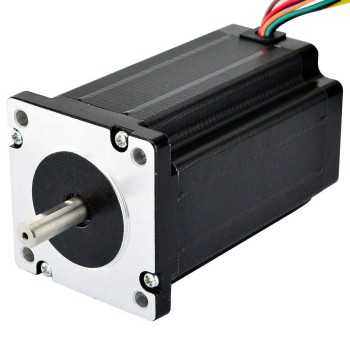

- 1 x Moteur pas à pas bipolaire Nema 24 à double arbre 4Nm (566 oz.in) 60x60x100mm 8 fils
Spécification du moteur
- Numéro de pièce du fabricant: 24HS39-3008D
- Type de moteur: Bipolaire pas à pas
- Angle par pas: 1,8 degrés
- Couple de maintien(bipolaire): 4Nm(566oz.in)
- Couple de maintien(unipolaire): 2,8Nm(397oz.in)
- Courant nominal/phase (parallèle bipolaire): 4,24A
- Courant/phase nominal (série bipolaire): 2,12A
- Courant nominal/phase (unipolaire): 3A
- Résistance de phase(parallèle bipolaire): 0,7ohms
- Résistance de phase(série bipolaire): 2,8ohms
- Résistance de phase(unipolaire): 1,4ohms
- Inductance(parallèle bipolaire): 3mH ± 20%(1KHz)
- Inductance(série bipolaire): 12mH ± 20%(1KHz)
- Inductance(unipolaire): 3mH ± 20%(1KHz)
- Dimension de la bride: 60 x 60mm
- Longueur du moteur: 100mm
- Diamètre de l'arbre: Φ8mm
- Longueur d'arbre: 24mm
- Longueur de D-Cut: 20mm
- Nombre de câble: 4
- Longueur de câble: 400mm
- Poids: 1,6kg
Rapport
|
A+
|
A-
|
C+
|
C-
|
B+
|
B-
|
D+
|
D-
|
|
Rouge
|
Jaune
|
Noir
|
Bleu
|
Blanc
|
Orange
|
Vert
|
Brun
|
Spécification du pilote
- Tension d'entrée 20-50VCC
- L'anti-résonance fournit un couple optimal et annule l'instabilité à mi-régime
- L'auto-identification du moteur et l'auto-configuration des paramètres à la mise sous tension offrent des réponses optimales avec différents moteurs.
- Le Multi-Stepping permet à une entrée de pas à faible résolution de produire une sortie de micropas plus élevée, ce qui permet un mouvement plus fluide du moteur
- 15 résolutions de micropas sélectionnables, notamment 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
- Démarrage progressif sans "saut" lors de la mise sous tension
- 8 courants de crête sélectionnables: 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,20A
- Fréquence d'entrée des impulsions jusqu'à 200 KHz, entrée compatible TTL et optiquement isolée
- Réduction automatique du courant de ralenti
- Convient aux moteurs biphasés et quadriphasés
- Prise en charge du mode PUL/DIR
- Protections contre les surtensions et les surintensités
| CNC Kit Specification | |
|---|---|
| Nombre d'axes | Axe unique |
| Boucle ouverte/ Boucle fermée | Boucle ouverte |
| Spécification du moteur | |
| Longueur du moteur(mm) | 100 |
| Couple de maintien (Ncm) | 400 |
| Couple de maintien (oz.in) | 566,4 |
| Inductance de Phase(mH) | 3 |
| Longueur de câble(mm) | 400 |
| Dimension de la bride | Nema 24 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 0,7 |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 24 |
| Angle par pas(°) | 1,8 |
| Courant Nominal (A) | 4,24 |
| Spécification du pilote pas à pas | |
| Entrée d'impulsion maximale(kHZ) | 300 |
| Micropas (étapes/rév.) | 400 - 51200 |
| Courant de sortie(A) | 1,5 - 4,5 |
| Largeur d'impulsion(μs) | 1,5 |
| Tension d'entrée (V) | 24 - 50 |
| Spécification physique | |
| Poids(g) | 2150 |
