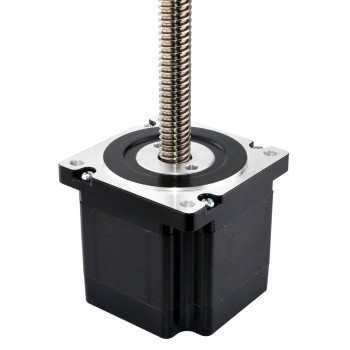

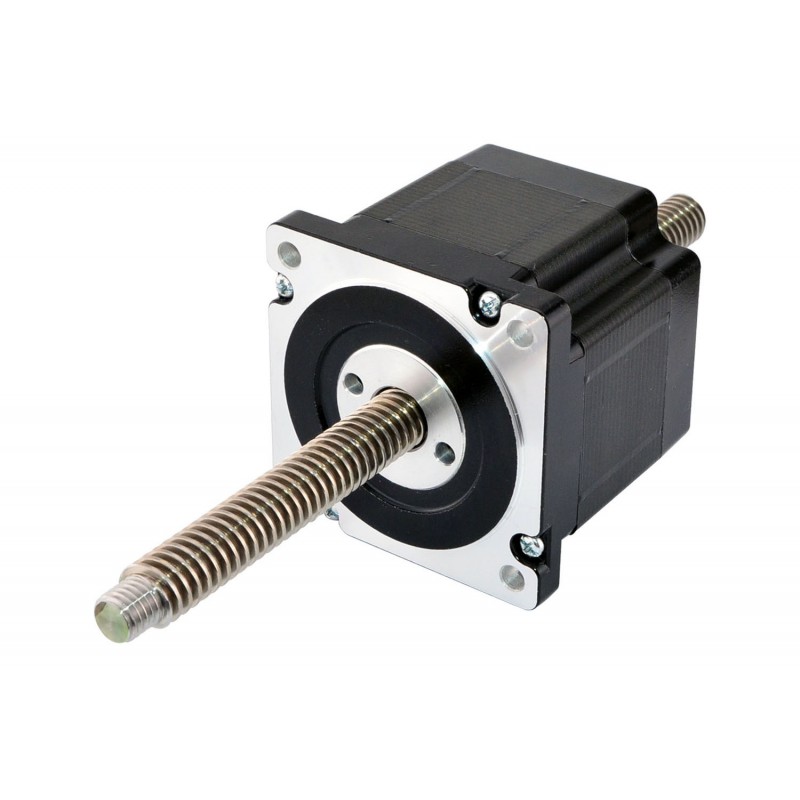

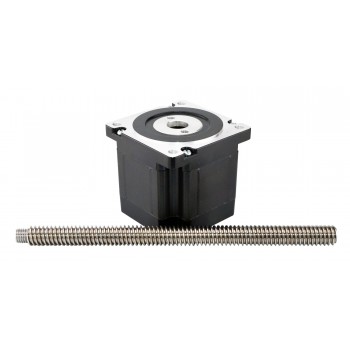

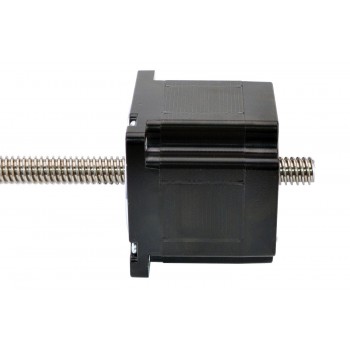

Moteur pas à pas linéaire nema 34 (34LS31-31243-250N non-captive 3,12A résolution 2,54mm vis-mère 250mm)
- Manuels et Documentation: Fiche complète:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€240,11
Ce modèle est presque exactement le même que l'actionneur linéaire de moteur pas à pas non captif de la série Haydon Kerk 86000. La partie moteur est un moteur pas à pas Nema 34 de 79 mm et 1,8 degré 3,12 A, et il fonctionne avec une vis de 15,88 mm (0,625") de longueur avec un diamètre de 250 mm (9,8425"), la course linéaire est de 2,54 mm (0,1") de révolution.
Spécification électrique
- Numéro de pièce du fabricant: 34LS31-31243-250N
- Type de moteur: Actionneur linéaire non captif
- Angle de pas: 1,8°
- Poussée minimale: 1000N (300pps)
- Courant/phase: 3,12A
- Résistance/phase: 1,6ohms
- Tension: 5V
- Inductance de Phase: 8,8mH±20%(1KHz)
Spécification physique
- Dimensions: 86x 86mm
- Longueur du moteur: 79mm

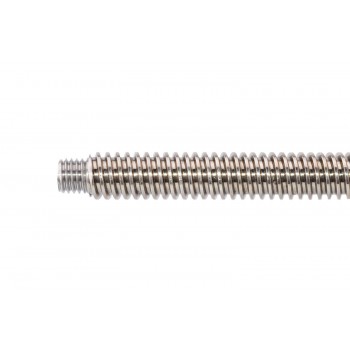

- Longueur de la vis-mère: 250mm(9,8425")
- Diamètre de la vis mère: Φ15,88mm(0,625")
- Résolution / pas: 0,0127mm(0,0005" )
- Plomb: 2,54mm(0,1")
- Nombre de câble: 4
- Longueur de Cable: 300mm
- Poids : 2300g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Rouge
|
Rouge/Blanc
|
Vert/Blanc
|
Vert
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Inductance de Phase(mH) | 8,8 |
| Poussée minimale(N) | 1000 |
| Type de moteur | Non-Captive |
| Résistance de Phase(ohm) | 1,6 |
| Courant Nominal (A) | 3,12 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 78,56 |
| Taille du cadre(mm) | 86x86 |
| Diamètre de la vis mère(mm) | 15,88 |
| Longueur de la vis mère(mm) | 250 |
| Révolution de plomb(mm) | 2,54 |
| Résolution/pas(mm) | 0,0127 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
