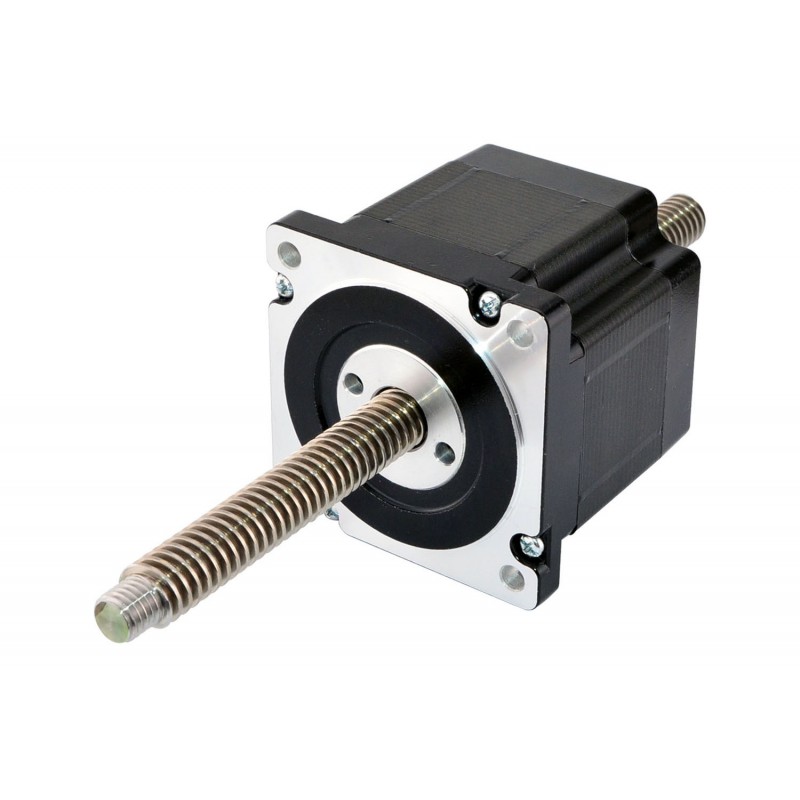

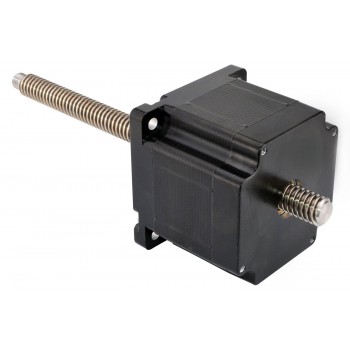

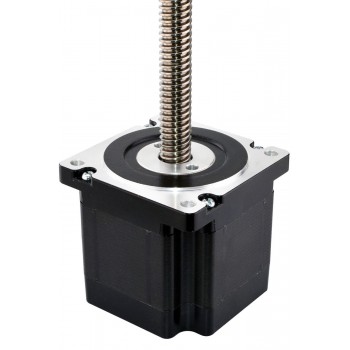

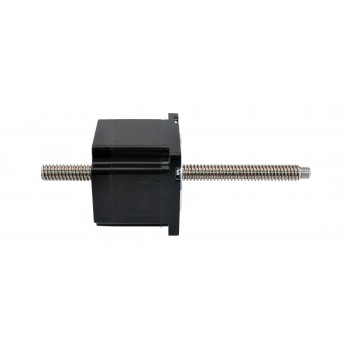

Moteur pas à pas linéaire nema 34 (34LS31-3124C-250N non-captive 3,12A résolution 6,35mm vis-mère 250mm)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€240,11
Ce modèle est presque exactement le même que l'actionneur linéaire de moteur pas à pas non captif Haydon Kerk série 86000 nema 34. La partie moteur est un moteur pas à pas Nema 34 de 79 mm (1,8 degré 3,12 A) et fonctionne avec une vis mère de 15,88 mm (0,625 ") de diamètre et de 250 mm (9,8425") de longueur, la course linéaire est de 6,35 mm (0,25 ") par tour.
Spécification électrique
- Numéro du modèle: 34LS31-3124C-250N
- Type de moteur: Moteur pas à pas linéaire non captive
- Angle par pas: 1,8°
- Poussée minimale: 800N (300pps)
- Courant/phase: 3,12A
- Résistance de Phase: 1,6ohms
- Tension nominale: 5V
- Inductance de Phase: 8,8mH±20%(1KHz)
Spécification physique
- Dimension de la bride: 86x 86mm
- Longueur du moteur: 79mm

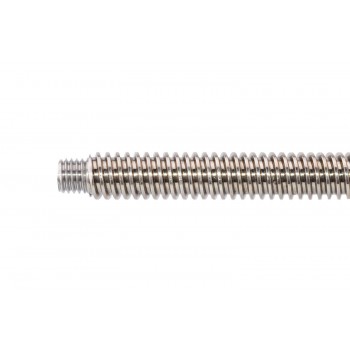

- Longueur de vis-mère: 250mm(9,8425")
- Diamètre de la vis-mère: Φ15,88mm(0,625")
- Résolution / pas: 0,03175mm(0,00125" )
- Plomb: 6,35mm(0,25")
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 2300g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil Rouge / Fil Blanc
|
Fil Vert / Fil Blanc
|
Fil vert
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Inductance de Phase(mH) | 8,8 |
| Poussée minimale(N) | 800 |
| Type de moteur | Non-Captive |
| Résistance de Phase(ohm) | 1,6 |
| Courant Nominal (A) | 3,12 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 78,56 |
| Taille du cadre(mm) | 86x86 |
| Diamètre de la vis mère(mm) | 15,88 |
| Longueur de la vis mère(mm) | 250 |
| Révolution de plomb(mm) | 6,35 |
| Résolution/pas(mm) | 0,03175 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
