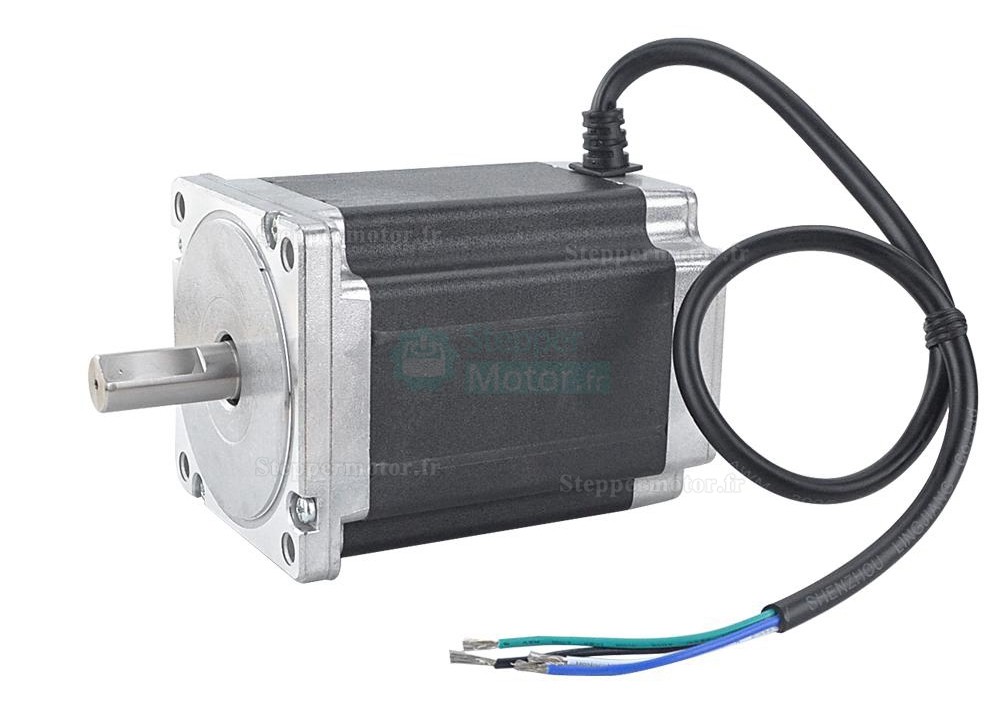

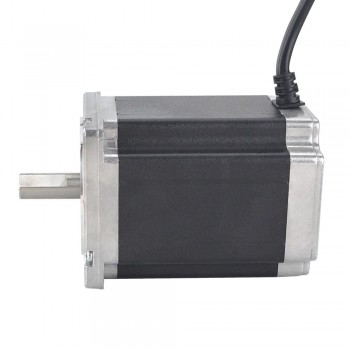

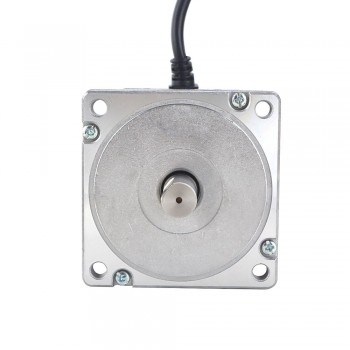

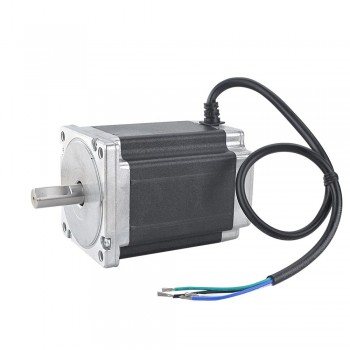

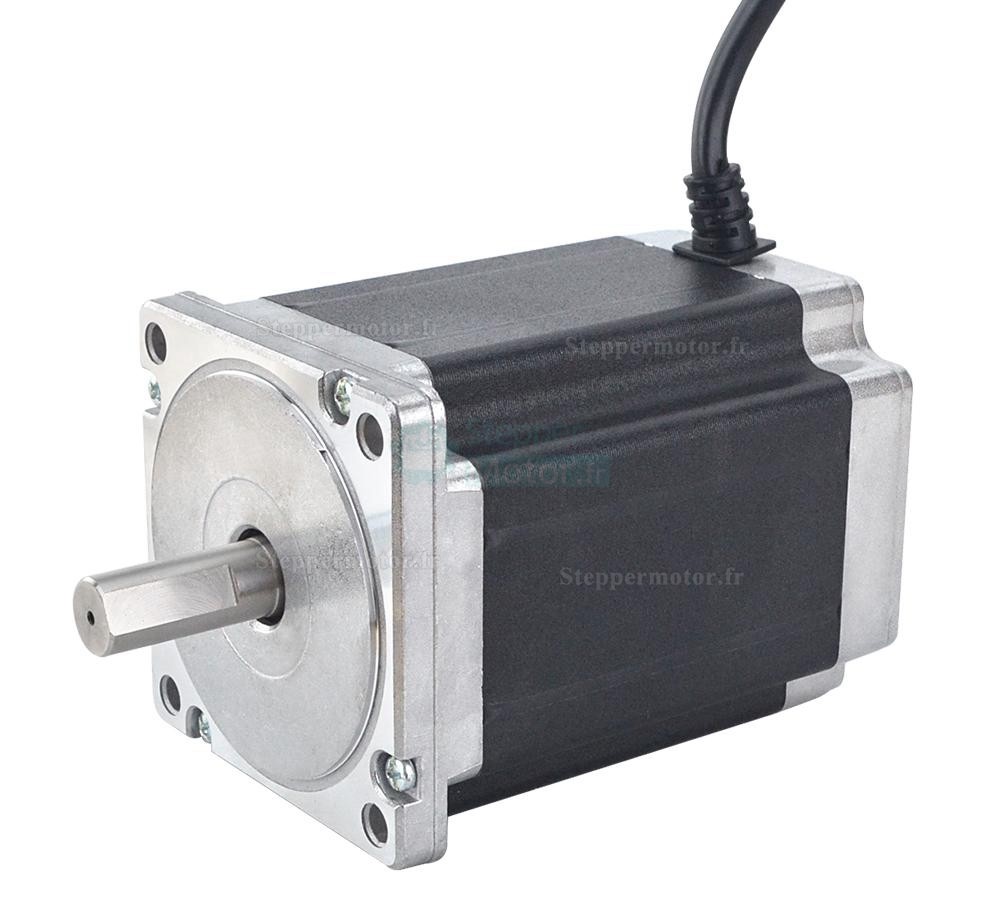

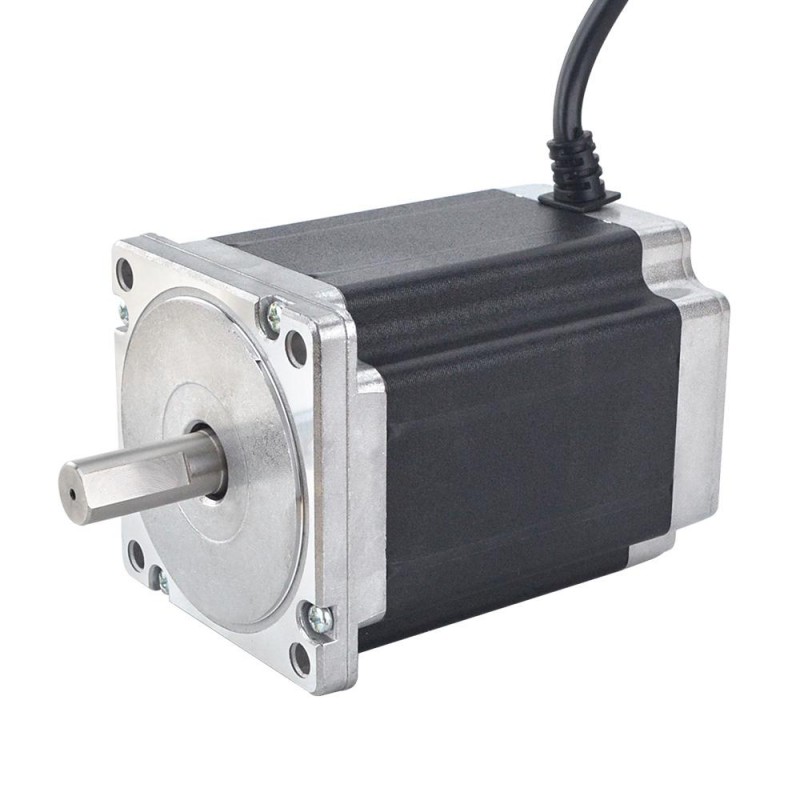

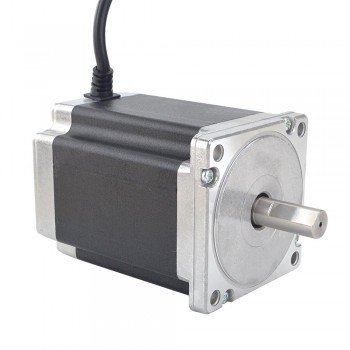

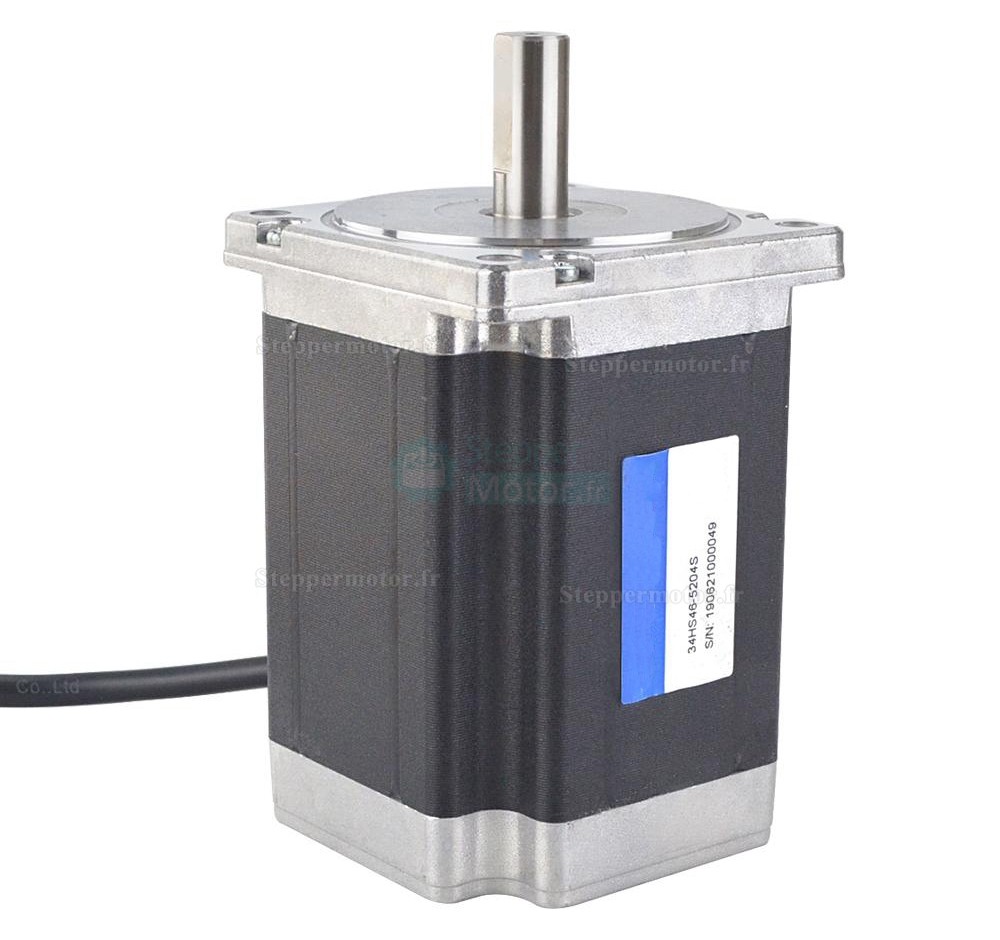

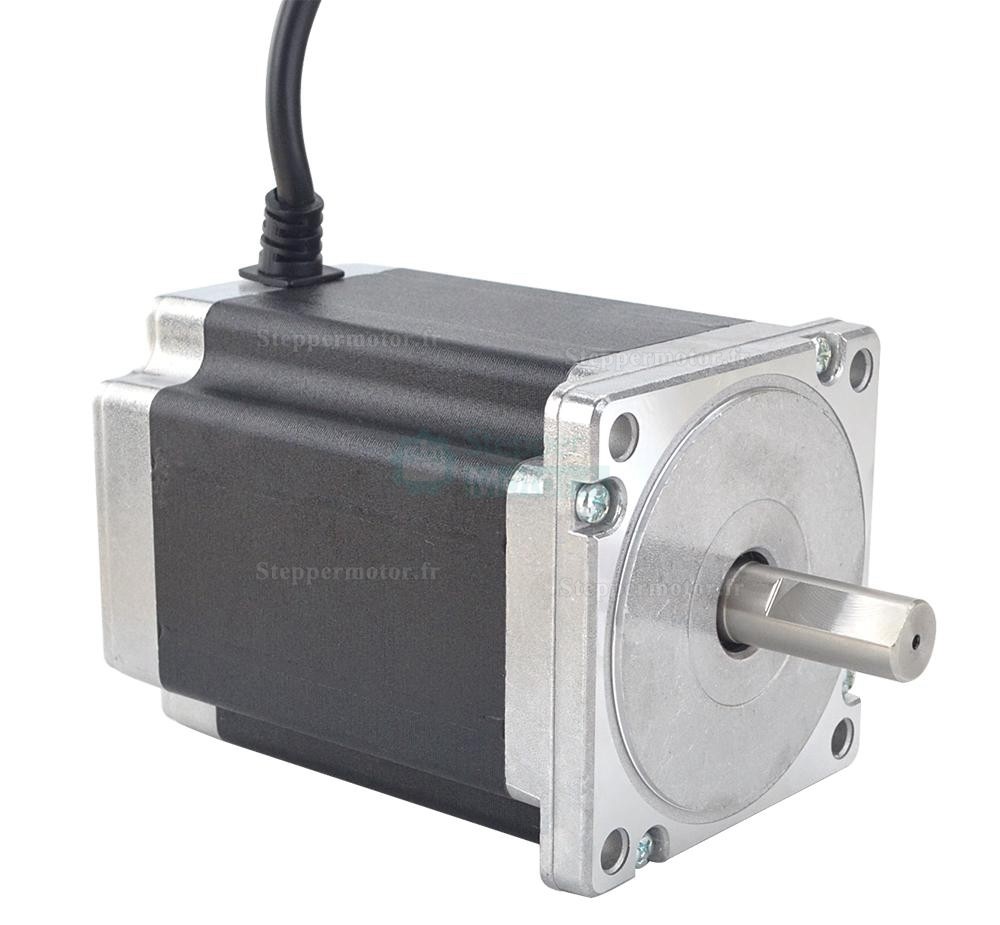

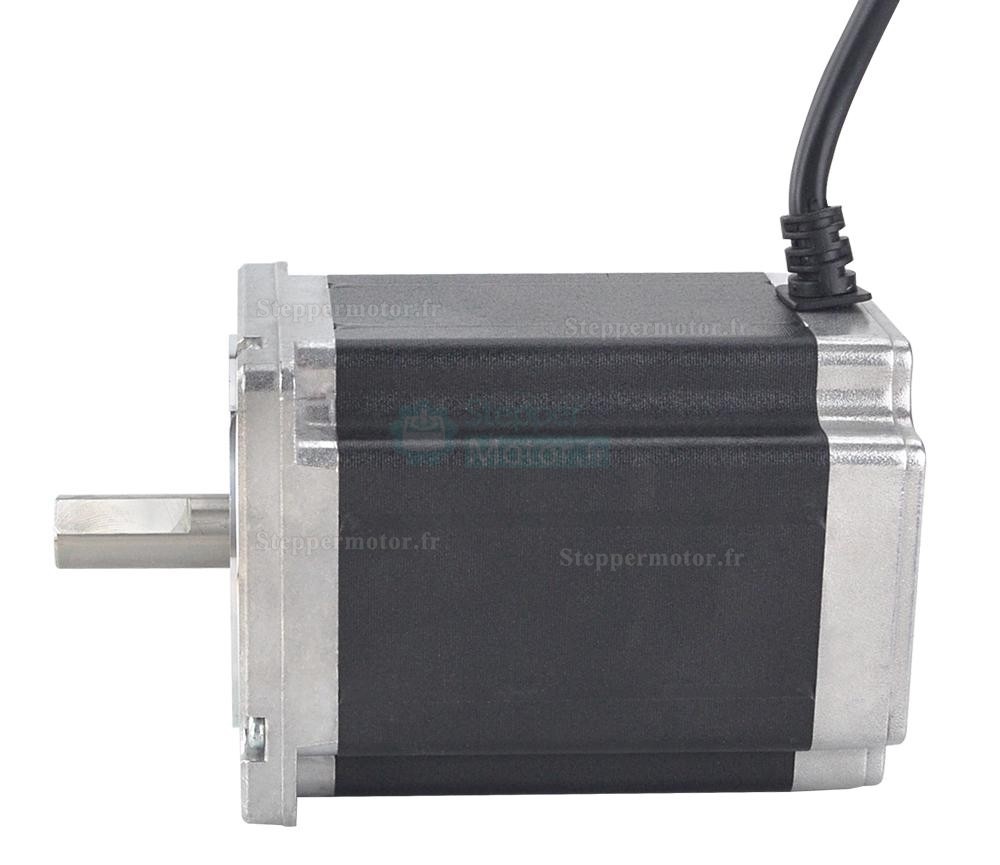

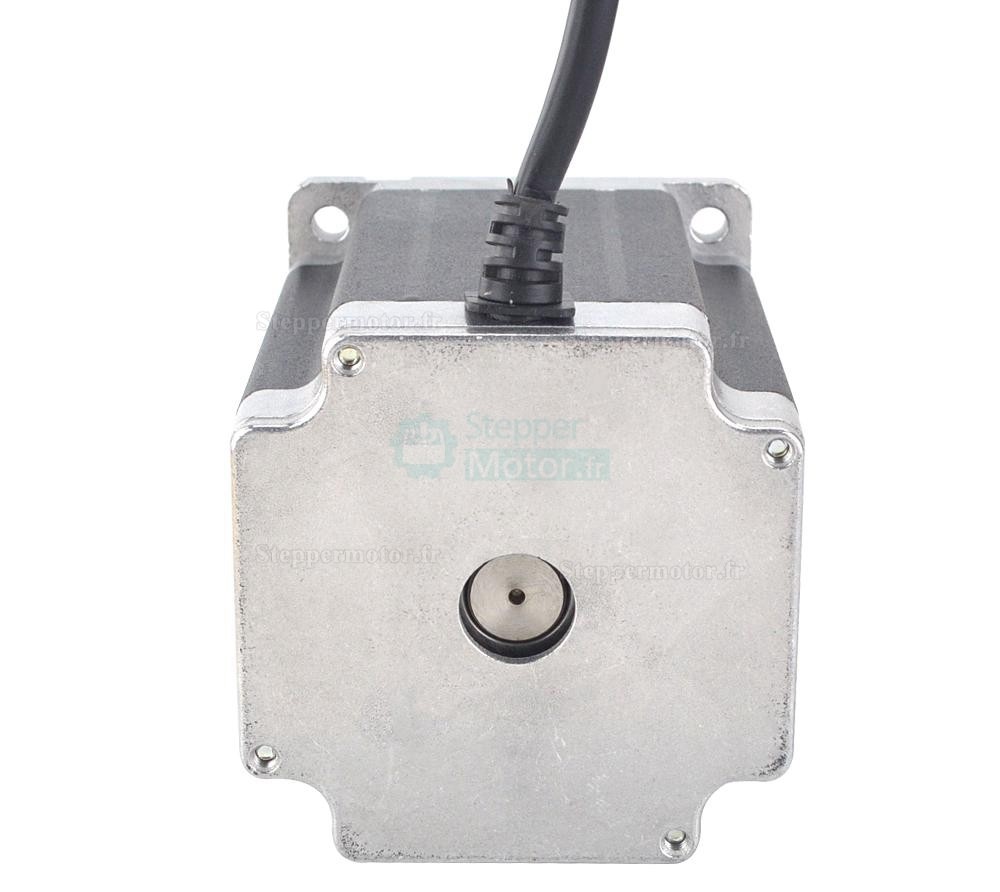

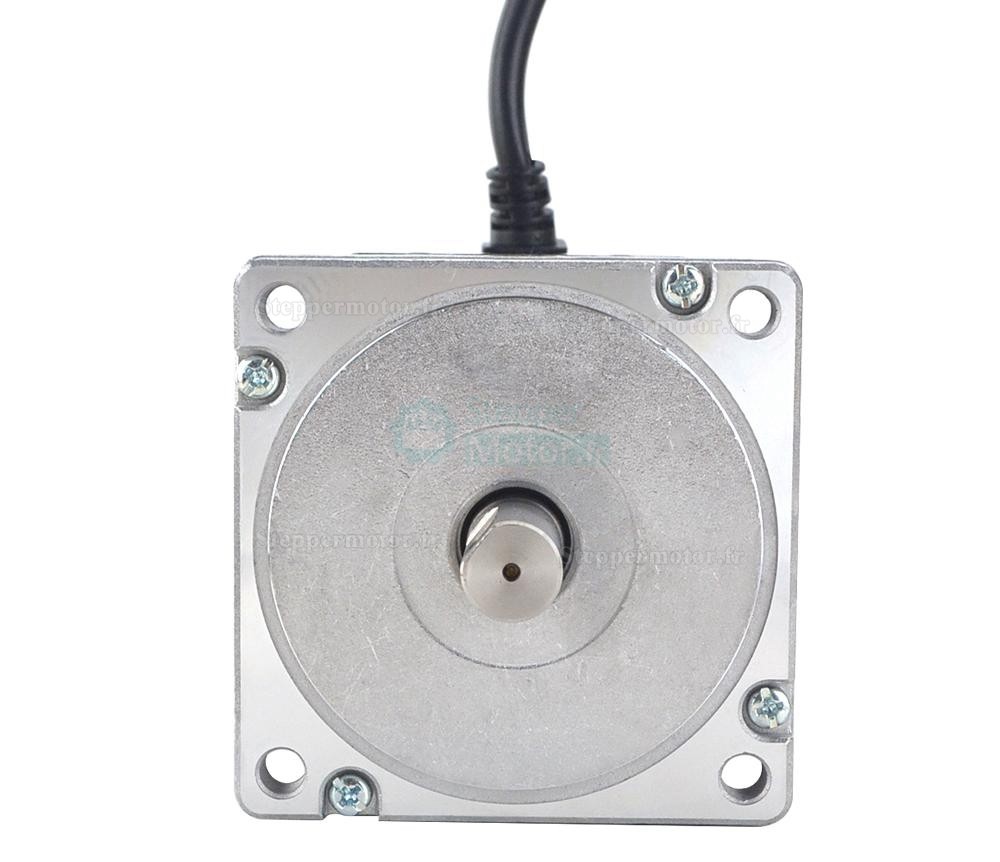

Moteur pas à pas CNC Nema 34 à couple élevé 34HS46-5204S 1,8 degrés 8,5Nm 4 fils arbre de D-Cut
- Manuels et Documentation: Fiche technique complète:
Achat immédiat:€53,22
Moteur pas à pas CNC Nema 34 à couple élevé 34HS46-5204S 1,8 degrés 8,5Nm 4 fils arbre de D-Cut
Spécification électrique
- Numéro de pièce du fabricant: 34HS46-5204S
- Type de moteur: Bipolaire pas à pas
- Angle par pas: 1,8 degrés
- Couple de maintien: 8,5 Nm(1203,94oz.in)
- Courant/phase: 5,2 A
- Résistance phase: 0,50 ohms± 10%
- Inductance de Phase: 6,0 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 86 x 86 mm
- Longueur du moteur: 117 mm
- Diamètre de l'arbre: Φ14 mm
- Longueur d'arbre: 34 mm
- Longueur de D-Cut: 25 mm
- Nombre de câble: 4
- Longueur de câble: 500 mm
- Poids: 4,1 kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Bleu
|
WHT
|
Vert
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 850 |
| Couple de maintien (oz.in) | 1203,94 |
| Inductance de Phase(mH) | 6 |
| Résistance de Phase(ohm) | 0,5 |
| Courant Nominal (A) | 5,2 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 117 |
| Taille du cadre(mm) | 86*86 |
| Longueur de câble(mm) | 500 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 34 |
| Type d'arbre | D-Cut |
| Arbre simple/double arbre | Arbre unique |
| Poids(g) | 4100 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST, etc.
- Fils et câbles: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Perçage cruciforme, Key-Way, Filetage ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
