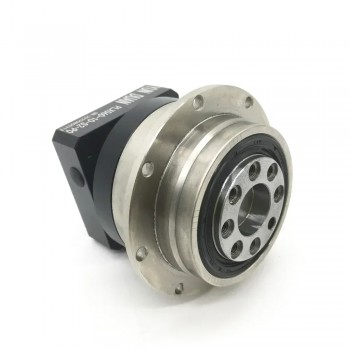

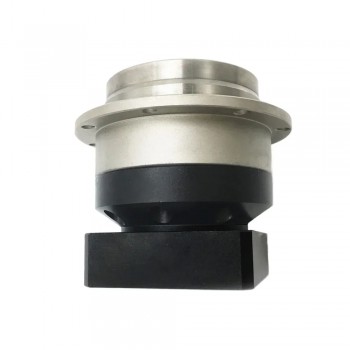

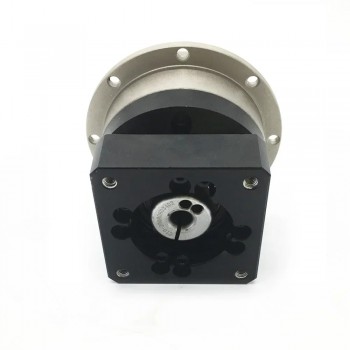

Réducteur planétaire hélicoïdal série PLX060 pour moteur pas à pas Nema23 / servomoteur Nema24
- Manuels et Documentation:
- 6% de remise sur tous les produits
- Valable jusqu'au 6 janvier 2025
- Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!

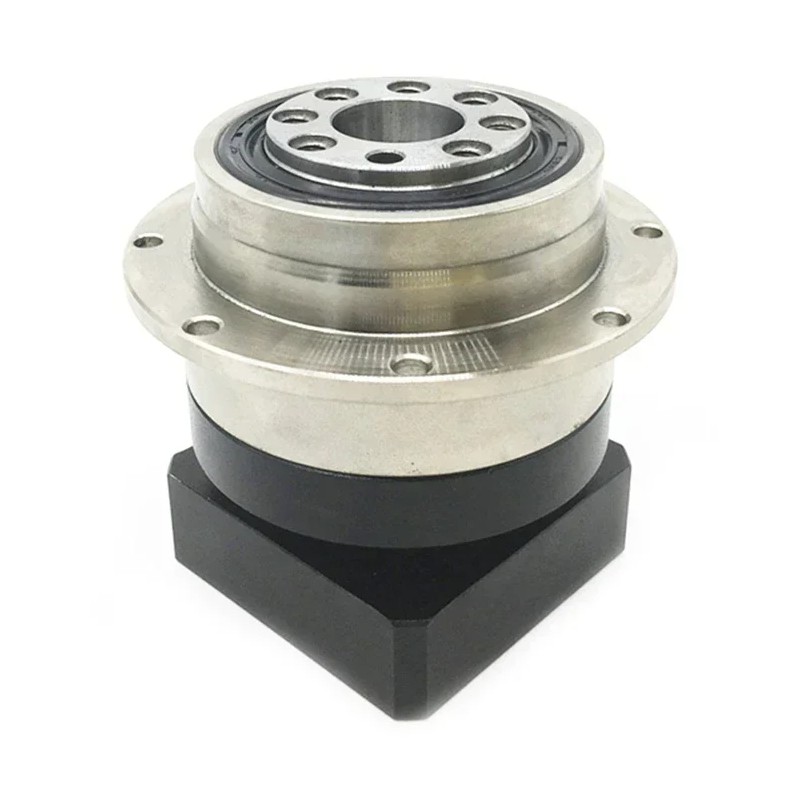

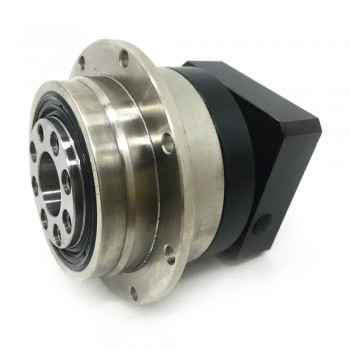

Réducteur planétaire hélicoïdal série PLX060 pour moteur pas à pas Nema23 / servomoteur Nema24

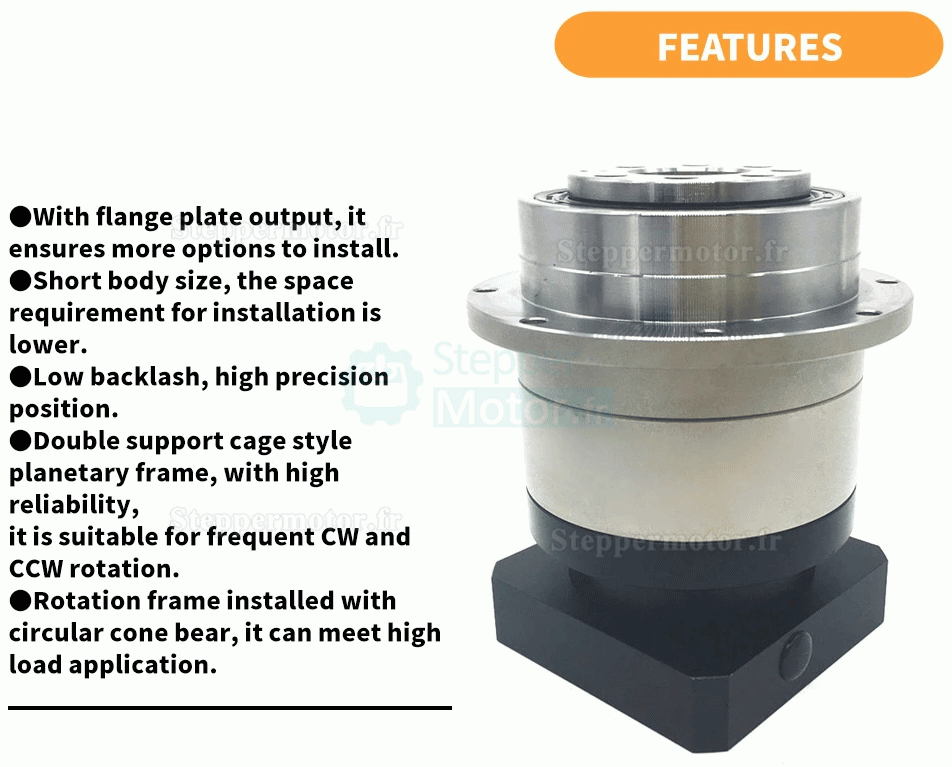

Caractéristiques:

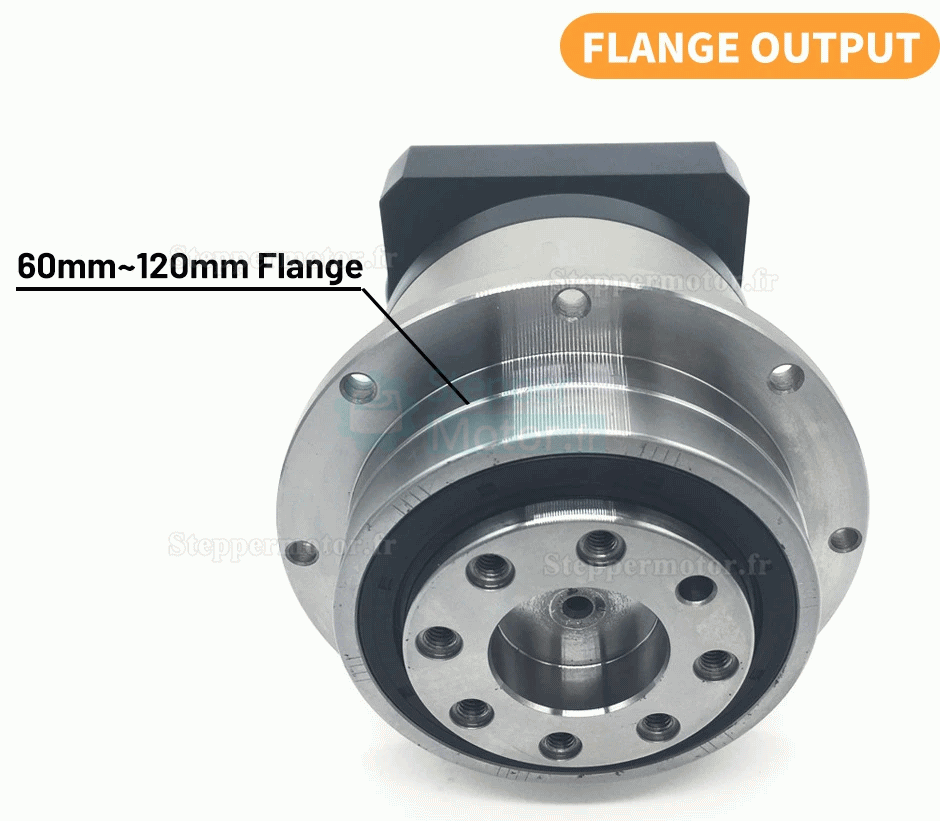

Avec une sortie à plaque à bride, il garantit plus d'options d'installation.
De petite taille, l'espace requis pour l'installation est moindre.
Faible jeu, positionnement de haute précision.
Cadre planétaire de type cage à double support, avec une grande fiabilité, il convient aux rotations fréquentes CW et CCW.
Cadre de rotation installé avec un cône circulaire, il peut répondre à des applications à charge élevée.
Modèle:

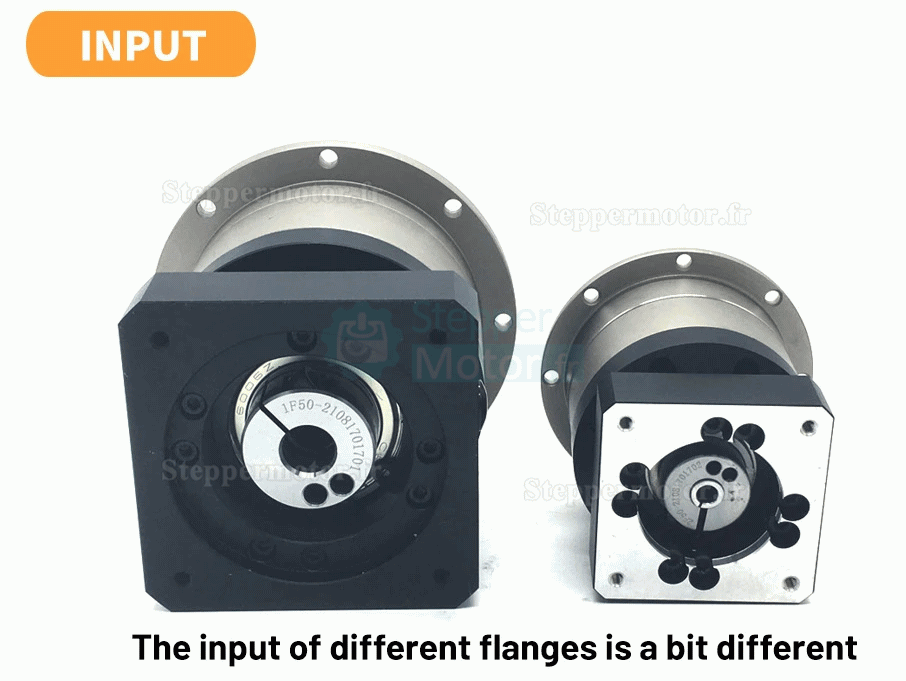

Arbre d'entrée PLX060 6,35 mm pour moteur pas à pas Nema 23
Arbre d'entrée PLX060 8 mm pour moteur pas à pas Nema 23
PLX060 Arbre d'entrée 11 mm pour servomoteur à bride 90
Arbre d'entrée PLX060 14 mm pour servomoteur à bride 90
Spécification:
Couleur: Or
Couple: 40Nm
Numéro de modèle: PLX060
Construction: Boîte de vitesse
Type: Réducteur planétaire
Fonction de protection: Anti-goutte
Commutation: Brosse
Efficacité: IE 1
Certification : CCC
Arbre d'entrée : 6,35 mm/8 mm/11 mm/14 mm
Bride de sortie : 20 mm

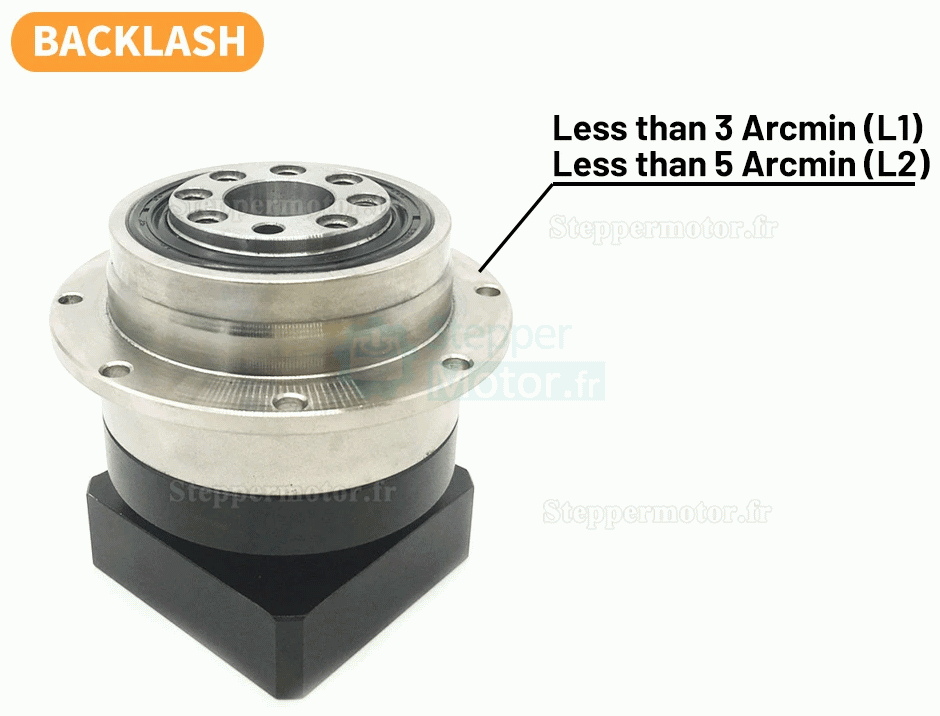

Précision du Contrecoup: moins de 3 minutes d'arc
Type de boîte de vitesses: Engrenage hélicoïdal
Force radiale maximale: 680N
Force axiale maximale: 340N
Rigidité du couple : 13 Nm/arcmin
Vitesse d'entrée maximale: 6000rpm
Vitesse d'entrée nominale: 3300rpm
Durée de vie: 20000h
Bruit: moins de 58dB
Niveau de protection: IP65
Liste de colisage:
1* Réducteur planétaire
4* Installer les vis

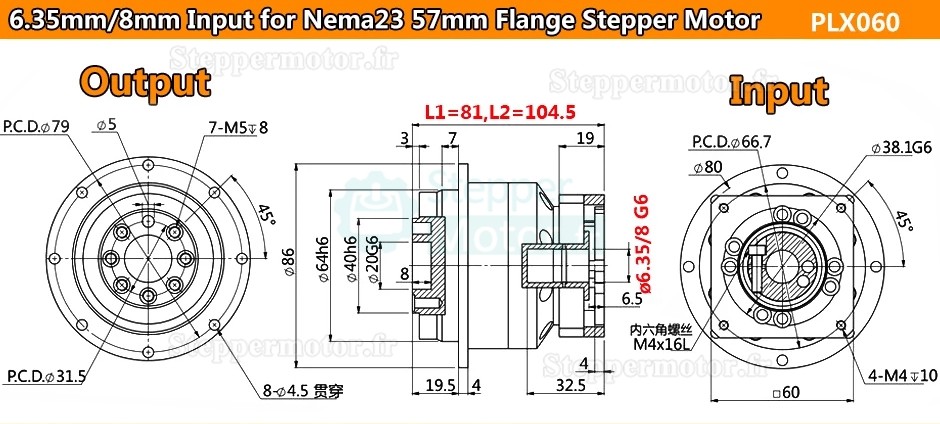

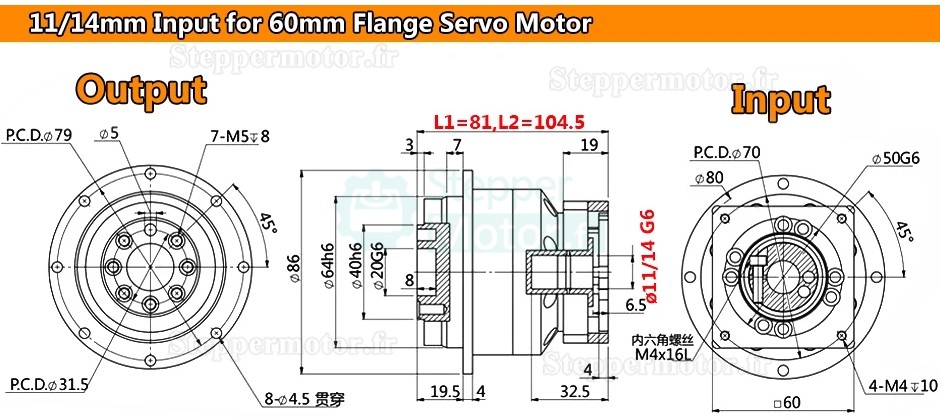

| Spécification physique | |
|---|---|
| Taille du cadre(mm) | 60 x 60 |
| Longueur de la boîte de vitesses (mm) | 84 / 104.5 |
| Diamètre de l'arbre d'entrée (mm) | 6.35 / 8 / 11 / 14 |
| Longueur de l'arbre d'entrée (mm) | 32.5 |
| Costume pour moteur | Moteur pas à pas Nema 23 / Moteur pas à pas Nema 24 |
| Type de boîte de vitesses | Réducteur planétaire hélicoïdal |

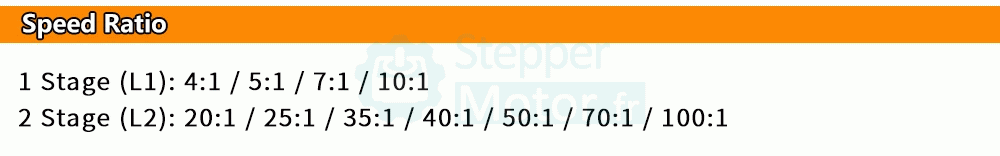

| Rapport de réduction | 4:1 / 5:1 / 7:1 / 10:1 / 20:1 / 25:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1 |
| Type d'arbre de sortie | Alésage de sortie |
| Diamètre d'alésage de sortie (mm) | 20 |
